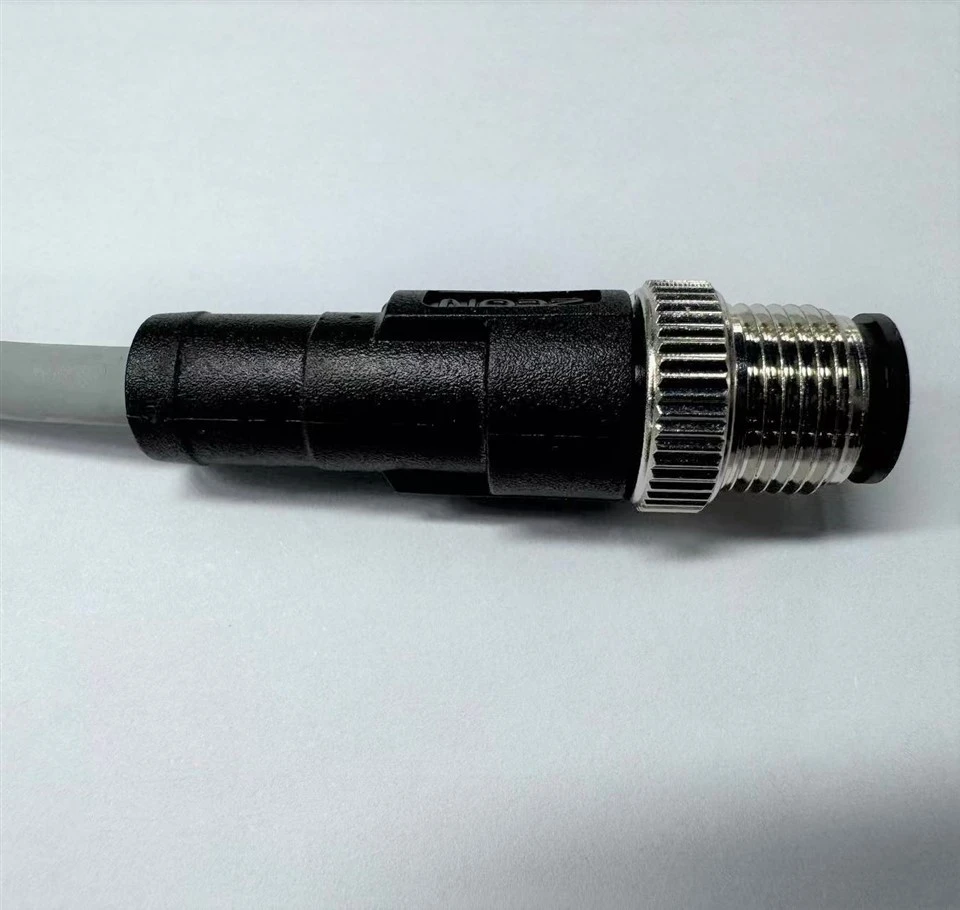

m 12 4 핀 케이블 코드

설명

m 12 4 핀 케이블 코드, 수컷에서 여성, 직선.



사양:

핀 번호 : 4 핀

핀 재료 : 금도금 구리

절연체 재료 : PA66

플러그 바디 재료 : PVC/PUR

플러그 유형 : 오버 몰딩

케이블 재료 : PUR

방수 수준 : IP67, IP68

커넥터 성별 : 남성에서 여성

커넥터 키 코딩 : 코드

케이블 길이 : 사용자 정의

온도 등급 : -20 ~ 105도

오버 몰 모양 : 직선

표준 : IEC 61076-2-104, IPC-A -620

인증 : ROHS/REACH



전기 매개 변수 :

정격 전압 : 250V AC/DC

정격 전류 : 4A

접촉 저항 : 5m 미만

단열성 저항 : 100m Ω 이상



m 12 4 핀 커넥터 핀 아웃 :

핀 1 : 종종 전원 공급 장치의 양극 (V Plus)으로 정의되어 장치에 필요한 양의 전압을 제공합니다.

핀 2 : 일반적으로 데이터 또는 센서 측정 신호 전송을위한 신호 전송 라인으로 사용됩니다.

핀 3 : 종종 신호 리턴 라인 (S-) 또는 접지 (GND)로 설정

핀 4 : 특정 응용 프로그램에 따라 백업 핀 또는 기타 기능 핀으로 사용될 수 있습니다.



M12 커넥터 코딩 :

다른 주요 코드의 응용 프로그램 :



A 코딩은 DC 전원, 표준 24V DC 및 표준 센서 신호 인터페이스를 연결하며 Canopen, Devicenet, CC Link 및 기타 버스에도 사용됩니다.

B 코딩은 DC 전기 신호, Profibus, Interbus 및 기타 필드 버스를 연결합니다.

C- 코딩은 AC 전력, 표준 24V/110V/230V AC를 연결합니다.

D- 코딩은 일반적으로 Profinet, Ethernet, CC Link IE 등과 같은 이더넷 통신에 일반적으로 사용됩니다.



애플리케이션



M 12 4 많은 필드에서 사용되는 핀 케이블 :

1, 산업 자동화 : 센서, 액추에이터 PLC, 주파수 컨버터 및 기타 장비를 연결하는 데 사용하여 장치 간의 신호 전송 및 전원 공급 장치를 가능하게합니다. 안정적인 연결 성능과 우수한 반환 능력은 산업 자동화 시스템에서 이상적인 선택입니다.

2, 센서 연결 : 자동화 및 산업 환경에서 센서는 종종 신호 전송 및 데이터 수집을 달성하기 위해 회로 보드 또는 장치에 커넥터를 직접 통합해야합니다. m 12 4 핀 커넥터는 컴팩트 한 설계 및 안정적인 연결 성능으로 인해 다양한 센서 연결에 널리 사용됩니다.

3, 기기 장비 : 계측 분야에서 사용되어 다양한 측정 및 테스트 장비를 연결합니다. 방수 및 방해 성능뿐만 아니라 간섭 방지 능력은 가혹한 환경에서 기기 및 장비의 안정적인 작동을 보장합니다.

4, 산업 네트워크 : 산업 자동화 및 제어 시스템에서는 작업을 조정하기 위해 장치 간의 실시간 통신이 필요합니다. M 12 4 핀 커넥터는 고속 데이터 전송을 지원할 수 있으며 다양한 네트워크 장치, 통신 모듈 등을 연결하고 산업 이더넷 통신의 요구를 충족시키는 데 적합합니다.

5, 교통 : 자동차, 철도 및 선박과 같은 차량. 차량 전자 시스템의 안정적인 작동을 보장하기 위해 계기판, 제어 패널 등과 같은 차량 내부의 전자 장치를 연결하는 데 사용할 수 있습니다.





포장

1, 표준 내보내기 상자.

2, 맞춤형 포장도 환영합니다.



배달

1, 5 샘플 근무일.

2, 7 대량 생산 상품의 근무일.

3, Express, Air, Marine 및 고객 지정된 포워드를 사용할 수 있습니다.
