케이블 및 케이블 가이드를 선택할 때 최소 굽힘 반경을 고려해야 합니다.

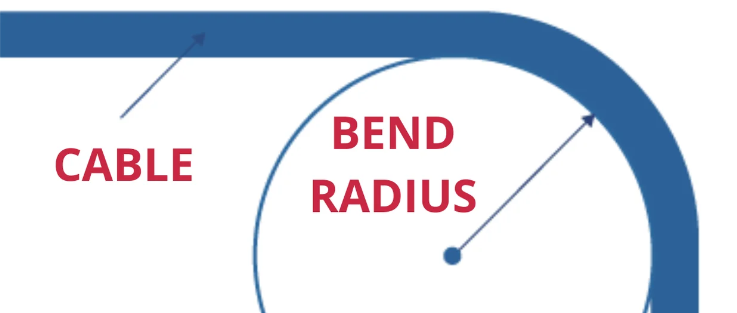

최소 굽힘 반경은 물체가 굽힐 수 있는 최소 반경을 말합니다. 많은 응용 분야에서 케이블 가이드가 사용되므로 케이블 또는 케이블 가이드의 굽힘 반경을 어떻게 결정해야 하는지에 대한 의문이 생깁니다.
케이블 관리 시스템을 선택할 때 케이블의 서비스 수명을 연장하는 방법에는 여러 가지가 있습니다. 가장 효과적인 방법 중 하나는 적절한 굽힘 반경을 가진 케이블 가이드 장치를 선택하는 것입니다. 이 과정에서 케이블 가이드 장치의 굽힘 반경(공간이 제한된 애플리케이션 제외)이 케이블에 권장되는 최소 굽힘 반경보다 큰지 확인하는 것이 필수적입니다. 따라서 케이블의 긴 서비스 수명과 안정적인 성능을 보장하기 위해서는 케이블 가이드 장치에 적합한 반경을 선택하는 것이 중요합니다. 일반적으로 모든 케이블 가이드 장치는 선택할 수 있는 여러 굽힘 반경을 가지고 있으며 제조업체는 최소 굽힘 반경을 권장합니다. 케이블 가이드 장치에 선택된 반경의 크기는 가장 큰 직경의 케이블에 따라 달라집니다.
반경 선택을 위한 일반 규칙 및 권장 사항
케이블 또는 케이블 가이드의 굽힘 반경은 제조업체에서 권장하는 최소 반경보다 낮아서는 안 되며, 최대 반경을 선택하는 것이 최적입니다. 일반적으로 유연한 모션 케이블은 연결부가 기계적 응력을 받지 않고 케이블이 심하게 구부러지는 것을 방지하기 위해 지지대가 있어야 합니다. 시스템이 루프 형태로 배열된 경우 굽힘 반경이 케이블 직경의 최소 10배가 되도록 해야 합니다. 시스템 반경이 클수록 케이블이 받는 응력이 적고 케이블의 수명이 길어집니다. 또한 케이블의 최소 굽힘 반경은 일반적으로 특정 온도 범위 내에서 결정된다는 점에 유의해야 합니다. 따라서 주변 온도가 이 온도 범위에 도달하거나 초과하는 경우 특별한 주의가 필요합니다.
이것은 특히 초저온 응용 분야에서 중요한데, 열가소성 케이블은 추운 환경에서 경화되기 쉽기 때문입니다. 경화된 케이블은 더 큰 케이블 가이드 반경이 필요하므로 기계적 오류가 발생하기 쉽습니다. 따라서 저온 환경에서는 가능한 한 PUR 또는 TPE 덮개가 있는 케이블을 사용하거나 제조업체에 직접 문의하여 굽힘 반경에 대한 조언을 받는 것이 좋습니다. 공간이 제한된 응용 분야의 경우 케이블 가이드 장치의 반경은 채워진 파이프라인의 권장 최소 굽힘 반경보다 작아야 합니다. 이는 절대적인 것이 아니며 불가피한 경우 작은 굽힘 반경 응용 분야를 위해 특별히 설계된 케이블을 사용해야 합니다. EGGS Chainflex 고유연성 케이블 시리즈에는 중장비 제어 케이블, 서보 및 전원 케이블, 로봇 케이블, 인코더 케이블, 버스 케이블, 데이터 케이블과 같은 다양한 케이블 유형과 모델이 포함되어 있으며, 모두 까다로운 환경에서 안정적으로 사용할 수 있으며 수명이 깁니다.
일반적으로 우리는 고객에게 정적 적용을 위해 최소 굽힘 반경=5* 와이어 OD를 만들 것을 제안합니다. 이동식 적용의 경우 굽힘 반경이 더 높을 수 있으며, 10* 와이어 OD로 갈 수 있으며, 더 클 수도 있습니다. 이는 적용 세부 조건에 따라 달라집니다.
