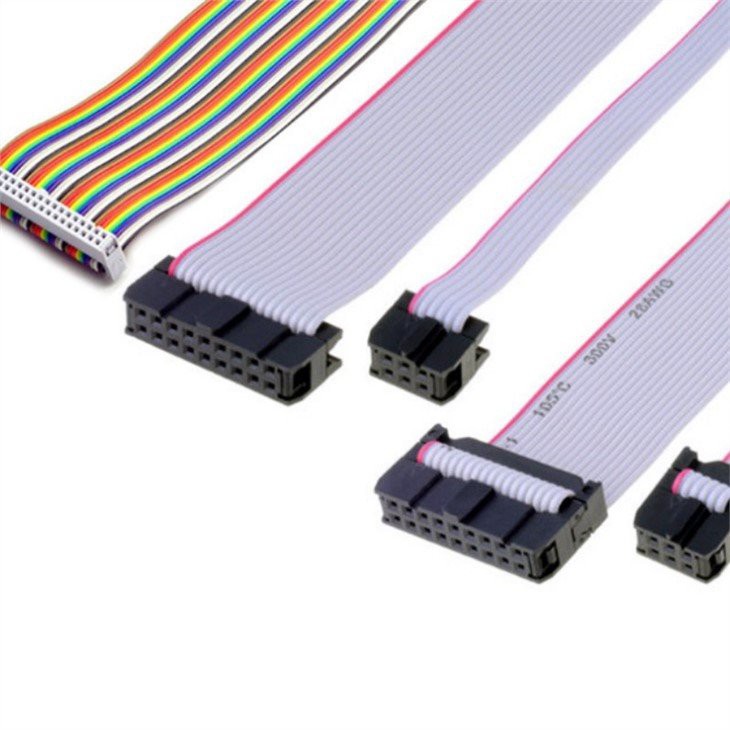

유연한 리본 케이블 어셈블리

유연한 리본 케이블 어셈블리는 전자 연결 세계에서 다양하고 필수적인 구성 요소입니다. 이 혁신적인 솔루션은 좁은 공간과 복잡한 라우팅 요구 사항을 수용하면서 원활한 데이터 전송과 전력 분배를 용이하게 하도록 설계되었습니다. 다양한 응용 분야에서 탁월한 성능을 발휘하도록 설계되어 안정적인 공간 절약형 연결 솔루션을 찾는 엔지니어와 설계자에게 없어서는 안 될 선택입니다.

개요

커넥터: IDC, JST 또는 기타 고객 지정 커넥터

핀 번호: 2핀-40핀

케이블: 플랫 케이블, 컬러 리본 케이블

방수 수준: 해당 없음

전압 등급: 맞춤형

케이블 길이: 맞춤형

UL 스타일: 2651, 2468, 1007 등

온도 등급: -40 ~ 105도

표준: IPC-A-620/UL

인증: RoHS/REACH/UL/CAS/VDE/CE

더 많은 서비스: OEM/ODM

1. 정격 온도: 80°C

2. 정격 전압: 300v

3. 단선 또는 연선, 주석 도금 또는 순동 도체 32-10AWG

4.PVC 단열재.

5.VW-1 및 FT1 수직 화염 테스트 통과

6. 와이어의 균일한 절연 두께로 쉽게 벗기고 절단할 수 있습니다.

7. 환경 테스트 통과 ROHS

데이터 시트:

AWM 1007
지휘자			단열재
AWG	건설 (번호/mm)	다이아. (mm)	두께 (mm)	O.D. (mm)
26	1/0.404	0.40	0.43	1.25
	7/0.16	0.48	0.41	1.30
24	1/0.511	0.51	0.42	1.35
	11/0.16	0.61	0.40	1.40
22	1/0.643	0.64	0.43	1.50
	17/0.16	0.76	0.42	1.60

적합한 커넥터: IDC 커넥터 또는 기타 압착 단자 커넥터

1, 플랫 케이블 사양

상품명	IDC 플랫 리본 케이블
유형	IDC 케이블
핀 번호	6 / 8 /10 /12/ 14 / 16 / 20 / 50 / 60, 더 많은 옵션
정점	1.7/2.0/2.54mm
길이	고객 요구 사항에 따라
내전압	300V
품질 관리	100% 브레이크오버 테스트
	100% 압착 검사
	100% 사이즈 검사
	100% 육안 검사
애플리케이션	전자, 자동차, 운송, 의료, 석유 탐사, 군사 산업,
	항공, 해양 탐사 산업, 지하철 장치, 은행 장치, 네트워크 프로젝트
인증	CE, ISO, RoHS, SGS 등

2, 적합한 커넥터: 피치와 포트가 다른 IDC 커넥터.

신청:

• 가전제품: 스마트폰, 태블릿, 노트북 및 기타 휴대용 장치의 애플리케이션에 이상적입니다.

• 자동차: 자동차 인포테인먼트 시스템, 제어판 및 센서의 안정적인 연결을 보장합니다.

• 산업용 장비: 로봇공학, 공장 자동화, 기계류에 사용됩니다.

• 의료 기기: 공간과 신뢰성이 가장 중요한 의료 장비에 유연성을 제공합니다.

유연한 리본 케이블 어셈블리는 안정적이고 공간 효율적이며 맞춤화가 가능한 연결 솔루션을 원하는 엔지니어, 설계자 및 제조업체가 선택하는 솔루션입니다. 귀하의 특정 요구 사항에 대해 논의하고 이 다용도 구성 요소가 귀하의 프로젝트를 어떻게 향상시킬 수 있는지 알아보려면 지금 저희에게 연락하십시오.
