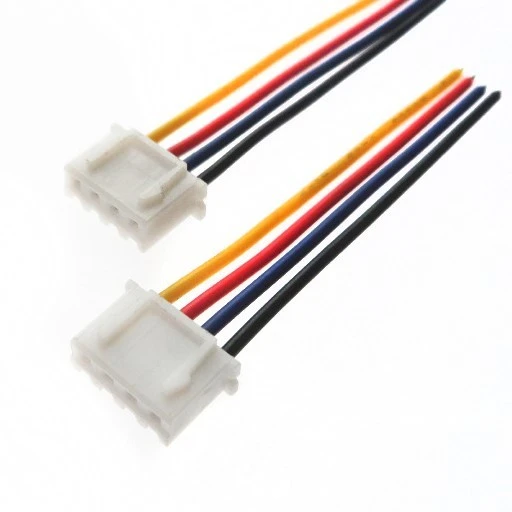

XHP 커넥터 하네스 JST

설명

Top - 케이블 제작 JST XHP 커넥터 하네스는 JST XHP 시리즈 커넥터 또는 동등한 커넥터로 생성되며 UL 준수 와이어 또는 케이블로 조립됩니다. 고객 요구 사항에 따라 사용자 정의 할 수 있습니다.

제품 개요

제품 카테고리 : 와이어 하네스

핀 번호 : 1 ~ 20 핀

피치 : 2.5mm

종료 스타일 : 크림 핑

성별 : 여성

접촉 자료 : NI 도금이있는 구리

최소 작동 온도 : - 25 학위 c

최대 작동 온도 : + 85 학위 c

현재 등급 : 3 A AC/DC (22AWG)

전압 등급 : 250 V AC/DC

가연성 등급 : UL 94 V-0

케이블 사양 : UL 표준 케이블, 개별 와이어, UL2468 고객 요청 당 리본 와이어 또는 기타 다중 공동도 케이블

와이어 게이지 : 26 AWG, 28AWG, 30 AWG

인증 : UL

커넥터 특성

매우 신뢰할 수 있고 다재다능한 2.5 mm 피치 와이어 - 조립 보드가있는 보드 커넥터

로우 프로파일 응용의 경우 높이 9.8mm.

・ 접촉 저항 :

초기 값/ 10 MΩ max.

환경 테스트 후/ 20 MΩ Max.

・ 절연 저항 : 1,000 MΩ min.

・ 견딜 수있는 전압 :

중장 또는 플래시가 없어야합니다

1 분 동안 1,000 VAC를 적용합니다.

・ 해당 와이어 범위 :

지휘자 크기/ AWG #30에서 AWG #22

절연 OD/ φ 0.9 mm ~ φ 1.9 mm

・ 적용 가능한 PC 보드 두께 : 1.6 mm

응용 프로그램 및 이점 :

1. 자동차 전자 시스템

와이어 하네스 연결 : ECU 제어 장치, 센서 및 조명 모듈의 케이블 도킹에 사용되며, 진동 및 고온 요구 사항 충족

배터리 관리 시스템

2. 산업 장비

자동화 제어 : 산업 환경에서 신뢰할 수 있도록 PLC 모듈 및 서보 모터 신호 라인을 연결

통신 하드웨어 : 커뮤니케이션베이스 스테이션 장비에서 케이블로 안정적인 보드 전송 달성

3. 소비자 전자 제품

소형 장비 : 가정용 기기 및 휴대용 장치의 내부 케이블 연결에 적합

FAQ :

1, Q : 왜 우리를 선택합니까? 당신의 장점은 무엇입니까?

A : 우리는 중국의 전문 케이블 공장이며 케이블 산업에서 거의 10 년의 경험이 있습니다. 우리는 강력한 엔지니어 팀을 보유하고 있으며 고객을위한 기술 지원을 제공 할 수 있습니다.

고품질 제품 : 고품질 원료

경쟁 가격 : 공장 가격

OEM 서비스 : OEM 서비스를 제공하고 환영합니다

2. Q : 어떤 결제 조건을 사용할 수 있습니까?

우리는 다음과 같은 지불을 받아들입니다.

3, Q : 제품 보증을 알려주시겠습니까?

A : 배송 된 제품에 대한 1 년 품질 보증을 제공하며 품질 문제가 있으면 교체를 제공합니다.

포장

1, 표준 내보내기 상자.

2, 맞춤형 포장도 환영합니다.

배달

1, 5 샘플 근무일.

2, 7 대량 생산 상품의 근무일.

3, Express, Air, Marine 및 고객 지정된 포워드를 사용할 수 있습니다.
